Lattice M4A5-32/32-10VNC CPLD可編程邏輯
發布時間:2024-05-09 09:38:43 瀏覽:548
M4A5-32/32-10VNC是一款來自Lattice公司的復雜可編程邏輯器件(CPLD)。CPLD是一種數字邏輯設備,能夠在不需要外部編程設備的情況下,通過內部邏輯陣列進行編程和配置。
一般來說,Lattice M4A5-32/32-10VNC可能具備以下特點:
宏單元數:該CPLD具有32個宏單元格數,設備系統門數為1250。
I/O數量:設備具有32個I/O引腳,用于與外部電路或設備進行連接和通信。
可編程性:Lattice M4A5-32/32-10VNC允許用戶在制造后進行編程,以滿足特定的應用需求。用戶可以通過軟件工具進行邏輯設計、配置和編程。
性能:支持的最大內部頻率為100 MHz至125 MHz,具體取決于速度等級。最大時鐘輸出延遲為116 ns,最大傳播延遲時間為10 ns。
電源電壓:CPLD具有較寬的工作電源電壓范圍,最小工作電源電壓為4.75 V,最大工作電源電壓為5.25 V。
溫度:Lattice M4A5-32/32-10VNC支持的溫度范圍為商業級,最高運行溫度為70°C。
封裝和安裝:它采用TQFP系列封裝,引腳數為44,引線形狀為鷗翼。安裝方式為表面貼裝。
ispMACH 4A Device Features | ||||||||
3.3 V Device | ||||||||
Fcature | M4A3-32 | M4A3-64 | M4A3-96 | M4A3-128 | M4A3-192 | M4A3-256 | M4A3-384 | M4A3-512 |
Macrocelk | 32 | 64 | 96 | 128 | 192 | 256 | 384 | 512 |
User /O optlons | 32 | 32/64 | 48 | 64 | 96 | 128/160/192 | 160/192 | 160/192/256 |
4(s | 5.0 | 5.5 | 5.5 | 5.5 | 6.0 | 5.5 | 6.5 | 7.5 |
ftxr(MHz) | 182 | 167 | 167 | 167 | 160 | 167 | 154 | 125 |
ttos(ns | 4.0 | 4.0 | 4.0 | 4.0 | 4.5 | 4.0 | 4.5 | 5.5 |
5s(ms | 3.0 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 5.0 |
Static Power (mA | 20 | 25/52 | 40 | 55 | 85 | 110/150 | 149/155 | 179 |
JTAG Compliant | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
PCI Complian | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
5V Device | ||||||
Feature | M4A5-32 | M4A5-64 | M4A5-96 | M4A5-128 | M4A5-192 | M4A5-256 |
Macrocelk | 32 | 64 | 96 | 128 | 192 | 256 |
Lser /O options | 32 | 32 | 48 | 64 | 96 | 128 |
to(ns | 5.0 | 5.5 | 5.5 | 5.5 | 6.0 | 6.5 |
tnr (MHz) | 182 | 167 | 167 | 167 | 160 | 154 |
tos(ns | 4.0 | 4.0 | 4.0 | 4.0 | 4.5 | 5.0 |
ss(ns | 3.0 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
Static Power(mA | 20 | 25 | 40 | 55 | 74 | 110 |
JTAG Compliant | Yes | Yes | Yes | Yes | Yes | Yes |
PCI Complian | Yes | Yes | Yes | Yes | Yes | Yes |
相關推薦:
推薦資訊

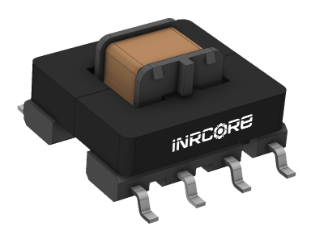

INRCORE推出了新款PL476X非連續高壓反激式變壓器。這款變壓器與AnalogDevices的LT8304-1微功耗隔離式反激式轉換器完美兼容,非常適用于汽車、醫療、工業和電信等應用中的隔離式電源。INRCORE的新款反激式變壓器具有出色的性能,能在-55oC至+125oC的工作溫度下正常運行,并可承受高達15V的電壓。同時,該變壓器采用微型封裝設計,考慮了兼容性因素,適用于各種設計需求。
