EZ-PT86-AL-TP半剛性同軸電纜EZ Form
發布時間:2024-06-18 09:35:10 瀏覽:631

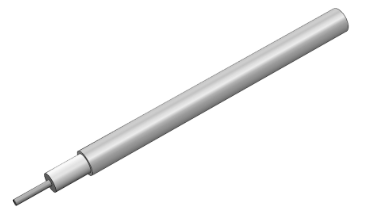

EZ-PT86-AL-TP是一款高性能的同軸電纜,專為高頻應用設計。以下是該電纜的詳細介紹:
組成與尺寸:
外導體: 采用半剛性鍍錫鋁材料,提供了良好的屏蔽效果和耐用性。
中心導體: 使用SPC(固體銅包鋁)材料,直徑為0.0226in。
電介質: 含有氟聚合物,直徑為0.0660in,提供了優異的電氣性能。
總外徑: 電纜的總外徑為0.0860in。
頻率范圍與衰減:
頻率范圍: 從0.5GHz到18.0GHz,適用于廣泛的射頻和微波應用。
衰減數據: 提供了詳細的衰減數據,例如在0.5GHz時衰減為14db,而在10.0GHz時衰減為65db,這些數據有助于在設計時進行精確的信號損失計算。
電氣特性:
阻抗: 標稱阻抗為50.0?,阻抗裕量為±2.5?,確保了良好的匹配性。
傳播速度: 78.00%,意味著信號在電纜中的傳播速度較快。
屏蔽效果: 大于165db,提供了極佳的抗干擾能力。
耐壓與工作電壓: 耐壓為5000 VRMS(60Hz下),連續工作電壓為2000 VRMS,確保了電纜的安全運行。
機械特性:
內折彎半徑: 最小為0.250 in,表明電纜具有一定的柔韌性。
重量: 每100英尺重1.40lbs,輕便且易于安裝。
溫度范圍:
最低與最高溫度: 從-55°C到+125°C,適用于極端環境條件。
其他特性:
EZForm半剛性固相電纜: 具有獨特的含氟聚合物電介質,幾乎不需要溫度相變,避免了“特氟龍膝關節效應”。
符合RoHS規范: 表明電纜不含有害物質,對環境友好。
相位穩定: 在溫度變化下保持相位穩定性,適用于對相位敏感的應用。
總結來說,EZ-PT86-AL-TP同軸電纜是一款適用于高頻、高溫和惡劣環境的電纜,具有優異的電氣性能、屏蔽效果和機械強度,非常適合于需要高可靠性和精確信號傳輸的應用。
