MIL-PRF-29504/14和/15光纖連接器Winchester
發布時間:2024-08-05 09:35:36 瀏覽:896

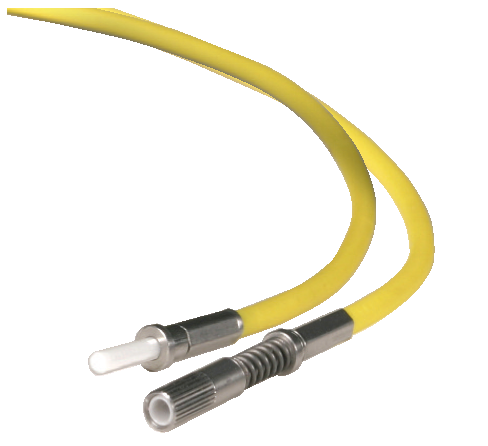

MIL-PRF-29504/14和/15光纖連接器是由Winchester品牌生產的高性能光纖連接器,專門設計用于軍事和工業領域的嚴苛環境。這些連接器采用了自由浮動、自對準的設計,確保了在各種規格的光纖(包括單模和多模)中都能提供卓越的性能。
主要特點和優勢
認證標準: 符合MIL-PRF-29504/14和/15標準,確保了產品的可靠性和性能。
自由浮動、自對準設計: 這種設計有助于在沖擊、振動和溫度變化的情況下保持穩定的連接。
材料特色: 特殊設計以恒定的力提供接觸界面,預防終端分離。
典型應用
這些連接器廣泛應用于軍事/航空航天、地面車輛、廣播、石油勘探、混合電子設備以及圓形和矩形連接器等多種場合,提供耐久和高質量的連接解決方案。
性能特點
光插入損耗: 單模光纖最大0.75 dB,多模光纖最大0.80 dB。
回波損耗: 單模光纖(拋光表面)>35 dB,單模光纖45 dB。
工作溫度范圍: -65℃ 到 +150℃,適應極端環境。
連接耐久性: 至少2000次循環,確保長期使用的可靠性。
尾纖保持力: 至少12磅,保證連接的穩固性。
接合力矩: 2.5磅,最小值,確保連接的穩定性。
性能指標
操作溫度范圍: -65°C 至 150°C。
熱循環: -55°C 至 65°C。
冷熱沖擊: -55°C 至 85°C。
保持溫度: 150°C,持續2小時。
振動和物理沖擊: 50 gs隨機。
配合接口&防護等級: 2000次周期以上。
環境保護: 3 psi噴霧。
材料耐久性: 插針保持力12 lbs,電纜保持力23 lbs。
光學性能
插入損耗 (IL): gi/62.5: 平均≤0.75 dB。
返回損耗 (BR): 優于 -0.30 dB的9° PC 拋光。
標準材料和成品
插入針: 不銹鋼,無鍍層。
對準套管: 氧化鋯,無鍍層。
對準箍: 鈹銅,鍍鎳。
O型圈: 氟橡膠,天然色。
