Norsat ELMTBKU010-EF Ku波段衛星通信BUC

發布時間：2024-12-04 09:07:08 瀏覽：610

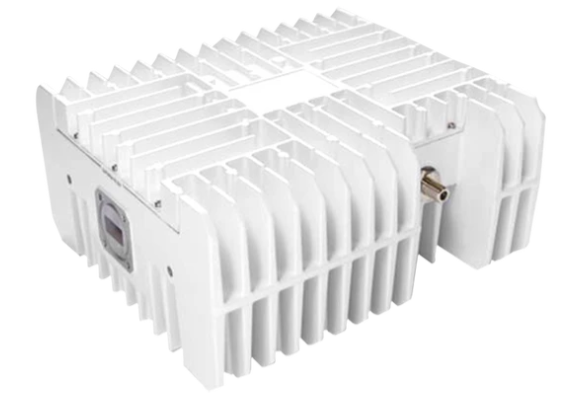

Norsat ELMTBKU010-EF Ku波段衛星通信BUC

　　Norsat的ELMTBKU010-EF Ku波段BUC是一款高性能的衛星通信上行轉換器，專為需要在Ku波段進行信號放大的應用設計。以下是該產品的關鍵特性和規格：

　　關鍵規格

　　波段：Ku波段，擴展型(Extended)

　　外部參考頻率：10 MHz(正弦波)，-5至+5 dBm

　　輸入頻率范圍：1950 - 1700 MHz

　　本振頻率：112.80 GHz

　　輸出頻率范圍：113.75 - 14.50 GHz

　　額定輸出功率：10W

　　射頻規格

　　增益平坦度：

　　- 超過54MHz：≤ 1.5 dB峰-峰值

　　- 全波段：≤ 4 dB峰-峰值

　　- 溫度變化：≤ 4.0 dB峰-峰值

　　輸入電壓駐波比(VSWR)：最大2.0:1

　　線性增益：

　　- 最大：72 dB

　　- 最小：62 dB

　　- 典型：67 dB

　　輸出1dB壓縮點：最小39.5 dBm

　　輸出飽和功率：最小40 dBm

　　帶內雜散輻射：≤ -60 dBc

　　帶外雜散輻射：≤ -50 dBc

　　輸出電壓駐波比(VSWR)：最大2.0:1

　　相位噪聲：

　　- 100Hz偏移：最大-65 dBc/Hz

　　- 100kHz偏移：最大-95 dBc/Hz

　　- 10kHz偏移：最大-85 dBc/Hz

　　- 1kHz偏移：最大-75 dBc/Hz

　　電氣規格

　　輸入功率：通過IFL

　　功耗：最大100W

　　電源要求：+18至+24V直流電

　　接口規格

　　中頻連接器：F型連接器

　　射頻輸出連接器：WR75G

　　環境規格

　　濕度：0 - 100% 凝結

　　防護等級：IP67

　　工作溫度：-40至+60°C

　　存儲溫度：-40至+80°C

　　物理規格

　　附件：螺絲，墊圈

　　產品尺寸(長x寬x高)：220 x 194.2 x 103.5 mm

　　產品重量：4.5 kg

　　ELMTBKU010-EF Ku波段BUC以其高增益、低相位噪聲和寬工作溫度范圍，適用于各種衛星通信和廣播應用，特別是在需要高可靠性和穩定性的環境中。其IP67防護等級確保了在惡劣環境下的耐用性。
