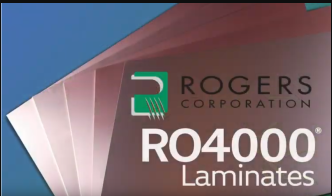

　　在現代電子行業中，高頻、高功率和高速度的應用對電路板材料提出了更高的要求。RO4003C?、RO4350B?和RO4835?層壓板作為羅杰斯公司(Rogers Corporation)的高性能材料，因其卓越的電氣性能和機械穩定性而被廣泛應用于這些領域。本文將詳細介紹這些材料的加工指南和應用領域。

　　材料特性

　　RO4003C?、RO4350B?和RO4835?層壓板具有優異的介電性能，包括低介電常數(Dk)和低損耗因子(Df)，這使得它們非常適合用于高頻應用。此外，這些材料還具有良好的熱穩定性和機械強度，能夠承受制造過程中的高溫和機械應力。

　　加工指南

　　儲存條件

　　為了保持材料的性能，這些層壓板應在室溫下儲存(50-90°F/10-32°C)，并采用“先進先出”的庫存管理系統。這樣可以確保材料的新鮮度和一致性，從而提高最終產品的質量。

　　內層制作

　　在內層制作過程中，需要選擇合適的工具孔和圖形轉印工藝。這些層壓板兼容多種對位系統和表面處理工藝，可以根據具體的產品需求進行選擇。此外，氧化處理和壓合工藝也需要根據粘結片的要求進行調整。

　　鉆孔

　　鉆孔是電路板制造中的關鍵步驟。對于RO4003C?、RO4350B?和RO4835?層壓板，建議使用標準蓋板和墊板，并避免鉆刀轉速過大。推薦的鉆孔參數包括表面速度300-500 SFM，切割量0.002-0.004"/rev，以及適當的退刀速率。

　　PTH制程

　　在PTH(通孔電鍍)制程中，這些層壓板可以通過尼龍刷、手動磨刷或化學清洗等方式進行表面處理。金屬化孔的制作不需要特別處理，可以直接采用無電沉銅或直接鍍銅工藝。

　　鍍銅和外層加工

　　這些層壓板可以采用標準的鍍銅和鍍鎳流程，以提高電路板的導電性和耐腐蝕性。蝕刻后，需要保護好基材表面的粗糙度，以提高阻焊油墨的附著力。

　　最終金屬表面處理

　　RO4003C?、RO4350B?和RO4835?層壓板兼容多種最終金屬表面處理工藝，包括OSP(有機保焊膜)、噴錫(HASL)和化學沉積等，以滿足不同的應用需求。

　　外形加工

　　外形加工可以通過剪切、鋸、沖孔等方式進行。對于多單元拼板，可以設計V型槽和郵票孔，以便于自動裝配后分離。

　　應用領域

　　RO4003C?、RO4350B?和RO4835?層壓板因其優異的性能，被廣泛應用于以下領域：

　　高頻通信設備：如基站、衛星通信和微波通信設備。

　　高速數字電路：如服務器、數據中心和高性能計算系統。

　　汽車電子：如雷達、信息娛樂系統和高級駕駛輔助系統(ADAS)。

　　航空航天：如航空電子設備和衛星導航系統。
