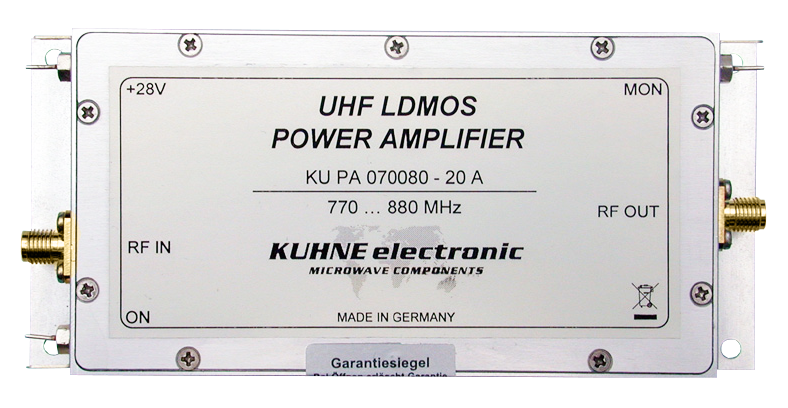

Kuhne KU PA 070080-20 A射頻功率放大器770-880MHz
發布時間:2025-04-02 09:02:21 瀏覽:537
Kuhne KU PA 070080-20 A射頻功率放大器主要性能參數
工作頻率范圍:770 MHz到880 MHz。
輸入功率P1dB:典型值14 dBm,最大輸入功率+20 dBm。
輸出功率P1dB:最小43 dBm(CW),功率最小20 W(CW)。
飽和功率:最小30 W。
輸出功率 COFDM:最小37 dBm,功率最小值為5 W。
增益小信號:最小30 dB。
增益平坦度小信號:最大6 dB。
諧波抑制:最小 30 dB @ 43 dBm
互調失真(IM3):典型值 42 dBc,最小 39 dBc @ 40 dBm PEP
效率:最小 40 % @ 44.7 dBm (CW)
輸入駐波比(VSWR):最大1.8 : 1。
輸入反射損耗(S11):最小10 dB。
工作電壓:開啟電壓為+9 V到14 V DC,供電電壓為+28 V DC。
靜態電流:典型值400 mA。
最大工作電流:最大值3.5 A。
工作溫度范圍:-20℃到+55℃。
輸入輸出接口:輸入輸出均為SMA母頭,阻抗為50歐姆。
外殼材質:銑削鋁。
尺寸:130 mm×60 mm×20 mm。
重量:235g。
應用領域
移動通信。
COFDM系統,支持QPSK、QAM調制方式。
模擬傳輸系統。
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊

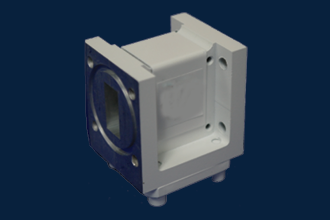

Norsat的Ku波段隔離器(ISO - KU)可在不同負載條件下維持低噪聲塊(LNB)的噪聲系數,保障整個系統性能,其結構緊湊,便于安裝在饋源和LNB之間,滿足專業要求,適用于所有Norsat LNB,常用于雙向VSAT、地球站、上行鏈路設施和實驗室。該產品工作于10.7至12.75 GHz頻率范圍,最大電壓駐波比1.10:1,最小隔離度20 dB,最大插入損耗0.4 dB,采用WR - 75波導法蘭,重113.4克(4盎司),包裝尺寸為118 x 60 x 45毫米。

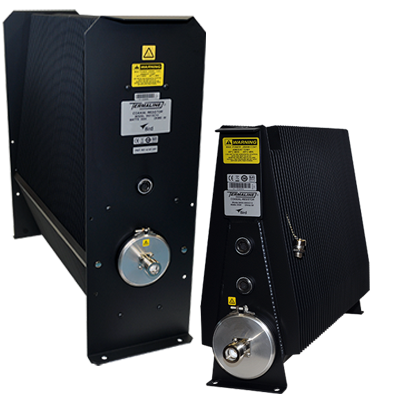

Bird?-射頻專家超穩定油介質射頻終端負載是為了實現最大的工藝重復性和一致性。現代等離子體應用需要精確的射頻功率調節和控制。射頻發生器的校準、調整和監測是確保向腔室提供準確和可重復的射頻功率的關鍵因素。
