Connor-Winfield的高穩定性O(shè)H100系列是非常精確的頻率標準，非常適合蜂窩基站，測試設備，同步以太網，VSAT和Stratum 3E應用。這些獨特的OCXO / VCOCXO振蕩器提供±5 ppb至±50 ppb范圍內的溫度穩定性，超過商業，擴展商業或工業溫度范圍。預熱后的功率要求為商用溫度范圍1.1W，工業溫度范圍1.5W。此外，優異的老化是通過使用泛音SC切割晶體實現的。OH100系列可提供CMOS邏輯或正弦波輸出以及電壓控制選項。這些振蕩器提供出色的相位噪聲，隨頻率而變化。艾倫方差規格被評為主要參考標準。預熱時間為5分鐘至最終頻率的0.10 ppm。

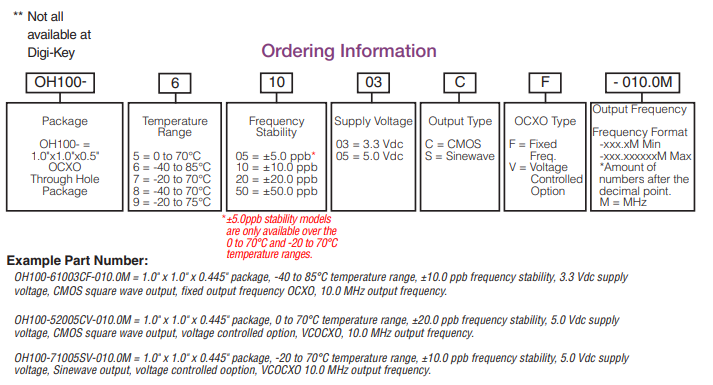

| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| OH100-50503CV | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 40 MHz | 0 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-5xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 40 MHz | 0 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-5xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 40 MHz | 0 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-6xxxxCV系列 | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 40 MHz | -40 至 85C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-6xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 40 MHz | -40 至 85C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-71005SV RoHS認證 | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 40 MHz | -20 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-7xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-20ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 40 MHz | -20 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-7xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-20ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 40 MHz | -20 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-8xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 40 MHz | -40 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-8xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 40 MHz | -40 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-9xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 或 5.0 Vdc | 5 至 40 MHz | -20 至 75C | +/-0.4ppm | STRATUM 3E 層 |
| OH100-9xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 或 5.0 Vdc | 5 至 40 MHz | -20 至 75C | +/-0.4ppm | STRATUM 3E 層 |
特性:
?頻率范圍:5至40 MHz
?ocxo -固定頻率
?vcocxo -電壓控制選項
3.3 Vdc或5.0 Vdc操作
?可用頻率穩定性:
?±5.0 ppb，±10.0 ppb，±20 ppb或±50 ppb
?可用溫度范圍:
0 ~ 70℃，-20 ~ 70℃，-20 ~ 75℃，
-40 ~ 70℃或-40 ~ 85℃
?低相位噪聲/相位抖動
?輸出:CMOS邏輯或正弦波
?包裝:1.0" x 1.0" x 0.500"
符合rohs標準/無鉛
